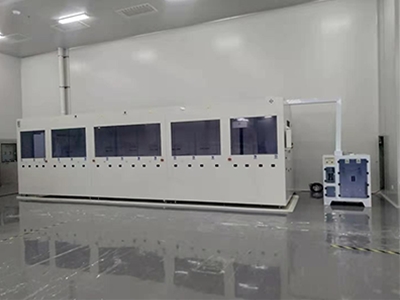

12吋全自動磨片清洗機是一種自動化程度較高的設備，?專門用于清洗和加工12英寸的磨片。?這種設備通常由多個制程工位組成，?每個工位執行特定的清洗或加工任務。?適用于對磨片進行精細加工和清洗，?廣泛應用于半導體、?光學、?精密機械等領域。?通過這種設備，?可以顯著提高產品質量和生產效率，?滿足高端市場的需求。
1. 工作原理
通過不同的藥液和超聲波處理，?以達到清洗和去除污染物的目的。
? ?首先，?該設備通過H2O超聲槽和界面活化劑槽等工位，?利用超聲波技術對磨片進行初步的清洗和處理。?這一步驟有助于松動和去除附著在磨片表面的污垢和雜質。
? ?接著，?設備進入HCL槽，?這個步驟通常涉及到使用酸性溶液，?如鹽酸（?HCL）?，?以進一步去除難以清除的污染物，?可能包括金屬氧化物或其他難以溶解的物質。?
? 最后，?通過多個H2O超聲槽和界面活化劑槽的組合，?以及背部的吸風口設計，?該設備能夠有效地去除磨片上的污染物，?同時防止污染空氣，?確保清洗過程的環保和安全。
2. ? 工作流程
生產主線：H2O超聲槽1、界面活化劑槽2、H2O超聲槽3、界面活化劑槽4、H2O超聲槽5、HCL槽6、H2O超聲槽7，共7個制程工位。?整個清洗過程由PLC控制系統全程控制，?操作者只需將清洗花籃放置于上料工位，?機械手會根據預先設定的程序?qū)⒒ɑ@輸送到各個工位進行相應的處理。
3. 清洗能力
12inch ； 2 cassette / Batch 13 Pcs/cassette；
4. 產品優勢
l 高效：?該設備通過采用先進的超聲波清洗技術，?能夠?qū)崿F(xiàn)360度無死角清洗，?顯著提升清洗速度，?適合大批量生產，?從而大幅提高清洗效率。?
l 自動化：?設備采用人機界面（?觸摸屏）?加PLC控制的全自動控制系統，?操作者只需將清洗花籃放置于上料工位，?由PLC控制的機械手將花籃輸送到各個工位，?按照事先輸入的程序?qū)M(jìn)行各工藝處理，?實現了全自動化操作。?
l 環保節能：?通過在全真空環境下利用碳?xì)淙軇┗蚋男源既軇┳鳛榍逑唇橘|(zhì)，?結合不同的清洗及干燥方式，?實現了節能環保，?臨“0”排放。?
l 高精度：?針對半導體行業的高精度設計，?搭載自動對焦、?自動對準、?刀痕識別及崩邊檢測等圖像處理功能，?確保了清洗和切割的高精度。??
l 性能可靠：?電器控制部分關鍵件采用進口件，?性能可靠，?使用壽命長；?背部設有吸風口，?防止污染空氣，?需外接風管抽風。?
l 應用廣泛：?適用于半導體行業的高精度清洗和切割需求，?能夠?qū)崿F(xiàn)無人化值守，?并可遠程監控完成。
5. 產品特點
1) 工藝說明: 自動傳動，自動方式實現槽體間傳送工件，手臂按照菜單選擇流程作業，生產部人員選取菜單進行作業，這個過程全自動進行；
2) 全程自動化控制，工藝過程中沒有人工干預，保證產品性能的一致性；
3) 搬運機械手的橫向移動和縱向提升均采用日本伺服馬達，閉環控制，定位精度≤1mm，可靠性高；
4) 搬運機械手臂單獨急停、暫停開關、系統急停開關和機械手馬達電機自動過載保護等多重保護，確保操作者的安全；
5) 溢流工藝的應用，保證了藥液槽之間的隔離效果和清洗的高潔凈度；
6) 工藝柔性化設計，工藝更改方便迅速；多工藝數據庫，可供用戶使用和存儲；
7) 整機在使用、運行過程中平穩、可靠、不產塵、無溢出油污等，需潤滑的零件必須密封處理；
8) 整機采用PLC控制，觸摸屏顯示，清洗槽定溫控制，過溫保護及超(兆)聲低液位保護；
9) 整機采用全封閉設計。設備運行峰值噪音小且操作、維護和維修方便；
10) 整機耐酸堿溶液及揮發氣體的腐蝕，電器元件正常安全使用；
11) 機臺設有緊急停止回路（EMO急停按鈕，設備兩端各一個），并按照標準設置接地保護斷路器；
12) 整機前后區隔離，底板傾斜設計，便于排液，處設有漏液報警，前后區域均設水槍，確保漏液及時沖洗；
13) 清洗槽體及管路配有明顯標識或防錯設計，防止溶劑混用；
14) 設計合理化的排風管路，使酸堿液揮發氣體的污染最小化；
15) 設備內部輸水、輸氣管道管線布置于主體設備內部；
16) 工藝溢流槽體都需具有外槽獨立溢流方式，需采用四面溢流；如果無法實現，至少需要三面溢流；
17) 設備后方、左右兩側需留有方便維護、維修的窗口；
18) 機臺上料下料區各配水***2把；
19) 機臺排風口處安裝排風壓力監測裝置（帶信號報警裝置）；
20) 機臺總進口處（N2或CDA）安裝有壓力監測裝置（帶信號報警裝置）；
21) 工藝槽槽底傾斜式，便于排空；
22) 機臺電器部分具備正壓N2保護，防止腐蝕；
6. 安裝及售后
1) 委派具有豐富的調試經驗、業務精湛的技術人員在用戶工廠現場安裝、調試設備。
2) 為用戶工廠操作工提供培訓，培訓包括正常操作、維修保養、操作問題的分析和緊急處理程序。
3) 無償提供為期一年的技術支持與服務，一年后繼續提供終身技術服務。在質保期內，提供7*24小時內電話支持服務，24小時到現場反應時間。保修期外保證在接到客戶請求維修服務后24小時內到達現場。
4) 可提供隨機備件、易損品及隨機工具。
